01 — Présentation du produit

Capteur Point Enovasense T060

Mesure d'épaisseur de revêtement sans contact, de 10 nm à 1 mm — avec le capteur le plus compact de la gamme

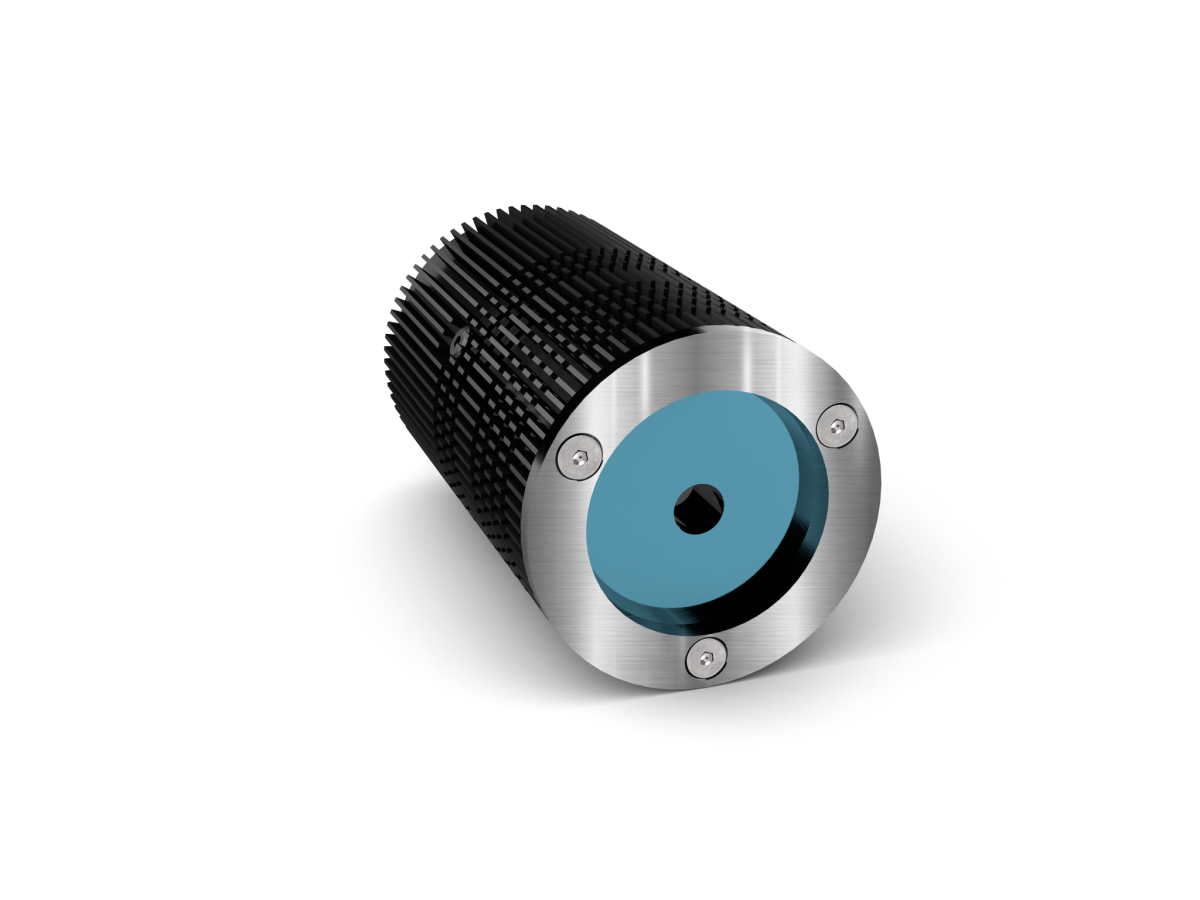

Le Enovasense Point Sensor est un instrument de radiométrie photothermique laser qui mesure l'épaisseur d'un revêtement sur une pièce — totalement sans contact, totalement non destructif, en temps réel. La sonde T060 est la tête ultra-compacte de notre gamme : seulement Ø35 × 64 mm et 150 g, elle est conçue pour les applications où l'espace mécanique est limité — petits robots, assemblages mécaniques confinés, réseaux multicanaux denses et intégration dans des outillages de production existants.

Elle mesure les dépôts de peinture, polymères, adhésifs, anodisation, électrodéposition, projection thermique, cold spray, HVOF, PVD, CVD, PACVD, galvanisation et sérigraphie sur pratiquement tout substrat — avec la même plage d'épaisseur que le reste de la gamme : de 10 nm à 1 mm.

Sans contact Non destructif Temps réel Plage 10 nm → 1 mm Ultra-compacte Compatible robots

02 — Pourquoi choisir le Point Sensor T060

Six raisons qui justifient sa place sur une ligne de production

1. Sans contact, non destructif et indépendant du substrat

Le capteur fonctionne en envoyant un faisceau laser modulé sur le revêtement et en analysant la réponse thermique infrarouge avec un détecteur intégré. Aucune pointe de sonde ne touche la pièce, donc aucun risque de rayer une couche de peinture fraîche ou un polymère mou ; et aucun échantillon n'est découpé, ce qui permet d'inspecter 100 % de la production au lieu d'un échantillonnage destructif tous les mille pièces. La méthode est insensible à la nature électrique ou magnétique du substrat — elle fonctionne sur métaux, aluminium, acier, polymères, verre et composites.

2. La sonde photothermique la plus compacte du marché

Avec ses Ø35 × 64 mm et seulement 150 g, la T060 est plus de 60 % plus petite et 60 % plus légère que la T033 — et plus petite que toute sonde concurrente, photothermique ou optique, de mesure d'épaisseur de revêtement. Elle se monte sur les plus petits cobots, atteint l'intérieur de gabarits étroits et de montages multi-pièces, et peut être doublée ou triplée à l'intérieur d'une même station de mesure sans interférence mécanique.

3. Un seul capteur pour une plage d'épaisseur exceptionnellement large

D'une couche PVD de 10 nm jusqu'à un dépôt de projection thermique de 1 mm, un seul Point Sensor T060 — configuré avec le bon outil optique et le bon module laser — couvre toute la plage. Cela remplace les 2 ou 3 instruments complémentaires généralement nécessaires lorsqu'on mélange jauges à courants de Foucault, ultrasons et rayons X.

4. Sortie temps réel, prêt pour le contrôle en boucle fermée

Chaque mesure dure de 100 ms à 1 s selon l'application. Les résultats sont émis en temps réel via Ethernet/TCP-IP et peuvent alimenter directement un MES, un système SPC ou une recette de projection en boucle fermée. Une dérive du procédé de revêtement est détectée en quelques secondes, et non au bout de plusieurs milliers de pièces.

5. Éprouvé en automobile, aéronautique, médical et électronique

La technologie est déployée dans le monde entier pour des mesures critiques de revêtements — incluant un brevet conjoint avec le Groupe Renault (EP3781902B1) sur l'utilisation de la radiométrie photothermique laser à l'intérieur des chemises de cylindres de moteurs à combustion.

6. Conçu pour la sécurité et une longue durée de vie

La source laser présente un Mean Time To dangerous Failure (MTTFd) de 1454 ans avec une couverture de diagnostic supérieure à 99 %, et le contrôleur intègre un interverrouillage de sécurité compatible avec une intégration dans une boucle machine certifiée. Le MTBF de la diode laser est de 11,4 ans en utilisation continue — ces capteurs fonctionnent pendant des années sans autre maintenance qu'un nettoyage de routine de la lentille.

03 — Applications

Où le Point Sensor T060 est utilisé

La configuration T060 est privilégiée chaque fois que le point de mesure est difficile d'accès, que l'encombrement machine est restreint ou que plusieurs sondes doivent être regroupées dans un volume réduit. Déploiements typiques :

04 — Technologie

Le principe de la radiométrie photothermique laser

Un faisceau laser modulé émis par le module se propage dans la fibre optique jusqu'à la sonde, est focalisé sur la surface du revêtement et y génère une onde thermique contrôlée. Un détecteur infrarouge intégré à la sonde capte l'onde de chaleur retour et extrait du signal deux grandeurs physiques : le déphasage et le rapport d'amplitude entre la réponse thermique et la modulation du laser. L'épaisseur du revêtement est ensuite déduite de ces signaux par une courbe de calibration construite à partir d'échantillons de référence.

Pourquoi cette technologie — en résumé

La radiométrie photothermique est entièrement optique et thermique : pas de contact avec la pièce, pas de couplage électrique ou magnétique requis. Le capteur est donc indifférent aux propriétés magnétiques du substrat, à la rugosité de surface (dans une large plage), à la géométrie de la pièce (plane, courbe, alésages internes) et à l'environnement de production (poussière, brouillard d'huile, refroidissement liquide — la lentille frontale est protégée et nettoyable). La calibration est construite une fois à partir d'échantillons de référence représentatifs, puis réutilisée indéfiniment en production.

05 — Caractéristiques techniques

Fiche technique complète — configuration T060

Paramètres clés de performance

Sonde T060 — caractéristiques mécaniques et optiques

Contrôleur / unité de calcul

Toutes les valeurs sont typiques. Les performances réelles dépendent de la combinaison des éléments choisis (puissance du module, outil optique, longueur de fibre) et de l'application visée. Contactez Enovasense pour un diagnostic de performance sur vos échantillons spécifiques.

06 — Structure produit

Un capteur modulaire — six articles pour construire le système qu'il vous faut

Le Point Sensor est structuré comme un ensemble de six articles indépendants (plus une station de contrôle optionnelle), offrant une flexibilité de configuration totale. Un capteur opérationnel complet nécessite un article de chacune des six catégories ci-dessous. Pour un système multicanal, les articles 2 à 6 doivent être commandés dans la même quantité que le nombre de voies de mesure.

Évoluez sans tout remplacer. Chaque article est commandé via une référence dédiée. Vous pouvez augmenter une puissance laser, changer une taille de spot, remplacer une fibre endommagée ou évoluer vers une configuration multicanale sans remplacer le reste du système.

07 — Articles disponibles pour une configuration T060

Liste complète des références compatibles avec la sonde T060

① Contrôleur & suite logicielle

Un contrôleur est requis par système. Choisissez la taille en fonction du nombre de voies.

② Module (laser + acquisition de signal)

Sélectionnez un module par voie de mesure. Le choix de la longueur d'onde et de la puissance dépend du matériau de revêtement et de la plage d'épaisseur.

La puissance maximale d'une source laser peut s'écarter jusqu'à 30 % en dessous de sa valeur nominale.

③ Sonde — T060

④ Outil optique — T060 (lentille frontale / lentille + miroir)

L'outil optique définit la taille de spot sur la pièce et la distance de travail entre la sonde et la pièce. Les outils sont déclinés en trois familles : lentille frontale simple (vissée ou magnétique), Miroir + Lentille (émission horizontale à 90°) et Lentille + Miroir (géométrie inversée). Toutes les références ci-dessous sont compatibles avec la sonde T060.

La colonne « distance de travail » indique la configuration focale nominale de la lentille. Pour les outils Lentille + Miroir, la distance effective entre l'ouverture de sortie de l'outil et l'échantillon est plus courte que la valeur nominale. Les tolérances sur la distance de mesure vont de ±0,5 mm (métallique/céramique, distance de travail 20 mm) jusqu'à ±20 mm (peintures/polymères, distance de travail 150 mm) selon l'outil optique et la famille de revêtement. Les objectifs longue distance de travail (80 / 200 / 450 mm) sont exclusifs à la sonde T033.

⑤ Fibre optique — T060 (FC/PC ↔ SMA)

Toutes les fibres T060 sont multimodes à cœur 105 µm avec un connecteur FC/PC côté module et un connecteur SMA côté sonde.

⑥ Câble électrique — T060 (M8)

Un câble par sonde. La sonde T060 utilise un connecteur M8 côté sonde.

08 — Accessoires et options

Plusieurs accessoires complémentaires sont disponibles pour étendre les capacités du capteur dans des contextes spécifiques :

Note : les systèmes de soufflage d'air pour lentille et échantillon (5105900, 5105901), le module 90° dynamique (5104781), le module de rotation de sonde (5105929) et les objectifs longue distance de travail (80 / 200 / 450 mm, réf. 5105899 / 5105897) sont exclusifs à la T033 et ne sont pas compatibles avec la T060.

09 — Intégration optionnelle

Du capteur à la station de contrôle clé en main

Le Point Sensor T060 peut être intégré dans l'une des quatre stations de contrôle Enovasense. Ces stations comprennent une enceinte de sécurité, un système de positionnement automatisé, un PC et une IHM dédiée — transformant le capteur brut en solution de mesure laboratoire, en bord de ligne ou en ligne, clé en main. Le capteur doit être commandé séparément de la station.

Besoin d'aide pour bâtir une configuration ? La sonde T060 est compatible avec tous les modules Enovasense, avec tous les outils optiques spécifiques T060 et avec toutes les stations de contrôle. Contactez Enovasense avec la description de votre revêtement et de votre substrat, votre plage d'épaisseur et votre cadence de production — nous vous proposerons la combinaison optimale des six articles et, si nécessaire, la station de contrôle adaptée.
