Aplikacje / bezkontaktowy pomiar grubości powłok emaliowych na każdym etapie procesu

01 — Wprowadzenie

Emaliowanie: szkliwo stopione z metalem i szkłem

Emalia szklista, nazywana również emalią porcelanową, to cienka warstwa szkła stopiona z podłożem w wysokiej temperaturze. Drobno zmieloną frytę szklaną nakłada się w postaci mokrego szlamu, suchego proszku elektrostatycznego lub pasty sitodrukowej, suszy, a następnie wypala w temperaturze około 800–900 °C, w której topi się ona i wiąże chemicznie z elementem. Powstaje twarda, błyszcząca i chemicznie obojętna powierzchnia, odporna na korozję, ścieranie, wysoką temperaturę oraz większość kwasów i zasad.

Dzięki temu połączeniu właściwości emalia jest preferowanym wykończeniem w wielu branżach: naczynia kuchenne i formy do pieczenia z żeliwa i stali, komory i blachy piekarników AGD, emaliowane zasobniki ciepłej wody i kotły, reaktory chemiczne i farmaceutyczne, wymienniki ciepła, panele architektoniczne i oznakowanie, wyroby sanitarne oraz nadruki dekoracyjne na płytach grzewczych z ceramiki szklanej.

Naczynia kuchenne i formyAGD i piekarnikiZasobniki wodyZbiorniki chemiczne i procesowePłyty z ceramiki szklanejPanele architektoniczne

Element emaliowany ma zwykle jedną lub kilka warstw funkcjonalnych: emalię podkładową nakładaną jako pierwszą w celu zapewnienia przyczepności i ochrony przed korozją, a następnie jedną lub kilka emalii pokrywczych, które nadają ostateczny kolor, połysk i odporność chemiczną. Całkowita grubość po wypaleniu wynosi zazwyczaj od około 10 µm w przypadku cienkich warstw dekoracyjnych nanoszonych sitodrukiem do około 1 mm — a rzadziej więcej — w przypadku grubych powłok szklistych, emalii podkładowych i powłok zasobników wody.


02 — Wymagania jakościowe

Dlaczego kontrola grubości emalii jest niezbędna

Grubość powłoki jest jednym z najważniejszych parametrów jakości elementu emaliowanego, a etap wypalania nie wybacza błędów: po wypaleniu emalia jest chemicznie związana z podłożem i nie można jej poprawić. Element niezgodny trafia do złomu, a nie do ponownej obróbki.

Zbyt cienka: brak ochrony i pory

Zbyt cienka warstwa pozostawia podłoże odsłonięte przez pory i niepokryte miejsca, niwecząc ochronę przed korozją i czynnikami chemicznymi, którą ma zapewniać emalia. Na stali i żeliwie prowadzi to do korozji na wskroś i przedwczesnych awarii; w zasobnikach wody i zbiornikach chemicznych nawet miejscowa cienka strefa może zagrozić całemu elementowi.

Zbyt gruba: odpryski, odkształcenia i straty

Warstwa nałożona w nadmiarze jest równie szkodliwa. Nadmiar emalii sprzyja odpryskom i wykruszeniom, słabej przyczepności i odkształcaniu paneli podczas wypalania, a także wadom takim jak rybia łuska. Powoduje też straty kosztownej fryty i zwiększa zużycie energii przy wypalaniu.

Powtarzalność: klucz do sprzężenia zwrotnego z procesem

Poza granicami akceptacji mapowanie jednorodności warstwy na elemencie ujawnia niewidoczne gołym okiem problemy z nakładaniem — dryf strumienia natrysku, elektrostatyczne efekty Faradaya w proszku, nierównomierne ociekanie szlamu lub niejednorodności zanurzania — na długo przed tym, zanim element trafi do pieca.

10 µm – 1 mm+
Zakres grubości emalii (do ok. 1 mm, rzadko więcej)
Do 15%
Braków wynika z samej grubości
~800–900 °C
Wypalanie — punkt bez odwrotu
0,5–3%
Typowa precyzja pomiaru RMS

03 — Wyzwania pomiarowe

Dlaczego niezbędny jest pomiar bezkontaktowy i nieniszczący

Ograniczenia linii emalierskich sprawiają, że konwencjonalny pomiar grubości jest niewystarczający. Uzyskanie wiarygodnych, reprezentatywnych i użytecznych danych wymaga pokonania kilku zasadniczych trudności.

Problem z technikami kontaktowymi

Najczęściej stosowane grubościomierze — sondy wiroprądowe i magnetyczno-indukcyjne — działają kontaktowo i wymagają skonsolidowanej powłoki na metalowym podłożu. Nie można ich stosować w kruchych, nieskonsolidowanych stanach szlamu, proszku lub biskwitu, które końcówka sondy po prostu by zniszczyła, a na podłożach ze szkła i ceramiki szklanej są bezużyteczne. W praktyce wymagają one również przeszkolonego operatora, a mierzona jest tylko niewielka, statystycznie niereprezentatywna próbka elementów.

Argumenty za pomiarem przed wypaleniem

Ponieważ przyrządy kontaktowe działają dopiero po wypaleniu, każda niezgodność jest wykrywana dokładnie na tym etapie, na którym nie można już nic zrobić. Pomiar w stanie mokrym, proszkowym lub biskwitu — zanim element trafi do pieca — zmienia kontrolę jakości: element poza tolerancją można poprawić lub zdjąć powłokę i nałożyć ją ponownie, zanim zostanie zużyty energochłonny cykl wypalania.

Rysunek — Proces emaliowania: mierzalny na każdym etapie

Nakładanie szlam · proszek · pasta mierzalne, do poprawy Suszenie stan biskwitu mierzalne, do poprawy Wypał ~800–900 °C punkt bez odwrotu Trwała warstwa przy wadzie: złom mierzalne (kontrola końc.) ◆ Mierzalne metodą LPTR — przed wypaleniem element można jeszcze poprawić Do ~15% braków wynika z samej grubości — dziś wykrywanej dopiero po wypaleniu, gdy poprawa jest niemożliwa.

Wyróżnione stany można mierzyć metodą laserowej radiometrii fototermicznej — na długo przed wypaleniem elementu.

Potrzeba automatyzacji w linii

Nowoczesne linie emalierskie — panele AGD na przenośnikach, zbiorniki lub partie naczyń kuchennych — pracują z dużą wydajnością. Naprawdę skuteczna kontrola grubości musi mierzyć automatycznie, śledzić przemieszczające się elementy i przekazywać dane w czasie rzeczywistym do systemu nadzoru linii. Taki poziom integracji jest niemożliwy w technologii kontaktowej.


04 — Porównanie technologii

Dlaczego laserowa radiometria fototermiczna jest właściwym rozwiązaniem

Laserowa radiometria fototermiczna (LPTR) — opatentowana technologia opracowana przez Enovasense — eliminuje wszystkie te ograniczenia za pomocą jednego kompaktowego czujnika, łatwego do integracji. Wiązka laserowa o modulowanej mocy wytwarza kontrolowaną falę cieplną na powierzchni powłoki; fala dyfunduje w głąb warstwy i jest rozpraszana wstecznie na granicy warstwa–podłoże, a detektor podczerwieni rejestruje powracający strumień ciepła. Przesunięcie fazowe między emitowanym laserem a odpowiedzią cieplną jest skorelowane z grubością powłoki, natomiast amplituda sygnału ujawnia wady, takie jak porowatość lub brak przyczepności.

Ponieważ pomiar opiera się na dyfuzji ciepła, a nie na kontakcie czy sprzężeniu magnetycznym, działa zarówno na emalii wypalonej, jak i niewypalonej, nie zależy od koloru ani pigmentu i — co kluczowe w przypadku emalii — działa na podłożach ze szkła i ceramiki szklanej, na których prądy wirowe nie działają.

Rysunek — Zasada LPTR: przesunięcie fazowe i amplituda

Modulowane wzbudzenie laserowe Odpowiedź cieplna — przesunięta w fazie i stłumiona przesunięcie φ → grubość A → wady

Przesunięcie fazowe jest skorelowane z grubością warstwy; amplituda jest skorelowana z wadami w warstwie.

Kryteria Fototermia laserowa Enovasense (LPTR) Prądy wirowe / indukcja magnetyczna Mikroskopia zgładu poprzecznego (niszcząca)
Pomiar bezkontaktowy Tak Nie — wymagany kontakt sondy Nie — element jest przecinany
Pomiar przed wypaleniem (szlam · proszek · pasta · biskwit) Tak — w każdym stanie procesu Nie — kontakt niszczy niewypaloną warstwę Nie
Działa na podłożu ze szkła / ceramiki szklanej Tak — absorpcja i zamiana w ciepło Nie — wymaga metalowego podłoża Częściowo — delikatne przygotowanie próbki
Nieniszczący Tak Tak Nie — element zostaje zniszczony
Wykrywanie wad / porowatości / przyczepności Tak — sygnał amplitudy Nie Częściowo — wizualnie, tylko wyrywkowo
Mapowanie całego pola / 100% Tak — z Field Sensor Tylko wyrywkowo Tylko wyrywkowo
Odporność na chropowate, porowate powierzchnie biskwitu Tak Częściowo — tylko płaskie strefy Nie dotyczy
Możliwość automatyzacji w linii Tak — zaprojektowany dla linii zautomatyzowanych Trudna — obsługa ręczna Nie
Szybkość pomiaru <1 s na punkt ~1 s na punkt — ręczne przestawianie Godziny na próbkę

Dodatkową praktyczną zaletą w stanie wypalonym jest to, że jedna kalibracja obejmuje wszystkie kolory emalii na danym podłożu, dzięki czemu wiele referencji produkcyjnych można mierzyć bez ponownej kalibracji przy zmianie koloru.


05 — Parametry metrologiczne

Jak sprawdza się fototermia laserowa Enovasense na emalii

Skuteczność LPTR na emalii potwierdzono w czterech reprezentatywnych zastosowaniach przemysłowych, obejmujących wszystkie stany procesu — szlam, proszek, pastę, biskwit i stan wypalony — oraz różne podłoża, od żeliwa i stali po ceramikę szklaną.

Zastosowanie 1 — Garnki żeliwne (biskwit i stan wypalony, na żeliwie)

Pierwsza warstwa emalii antykorozyjnej na garnkach żeliwnych, nakładana mokrym szlamem i mierzona zarówno w wysuszonym stanie biskwitu, jak i po wypaleniu.

Przygotowano dziesięć próbek o różnych poziomach grubości emalii. W wysuszonym stanie biskwitu na każdej próbce wykonano dziesięć pomiarów fototermicznych w różnych miejscach w celu wyznaczenia przesunięcia fazowego; następnie próbki wypalono i zmierzono metodą mikroskopii zgładu poprzecznego jako niszczącą metodą odniesienia. Po uśrednieniu dla każdej próbki przesunięcie fazowe w stanie biskwitu koreluje z końcową grubością po wypaleniu na poziomie 98,61% — po kalibracji czujnik przewiduje więc grubość po wypaleniu bezpośrednio z odczytu w stanie biskwitu, ze średnią różnicą bezwzględną 1,4 µm względem zgładu poprzecznego. Powtórzenie testu w stanie wypalonym dało porównywalną korelację 98,42% (średnia różnica 1,2 µm). Podobne wyniki uzyskano dla drugiej, barwnej warstwy pokrywczej.

Parametry czujnika

Czujnik Enovasense Point
Długość fali 980 nm
Moc maks. 10 W
Czas pomiaru 700 ms
Odległość 35 mm · plamka Ø3,3 mm

Struktura warstw — Zastosowanie 1

Emalia Żeliwo 20–80 µm

Pierwsza warstwa (antykorozyjna) na żeliwie · 20–80 µm

98,6%
Korelacja — stan biskwitu a odniesienie po wypaleniu
1,4 µm
Średnia różnica bezwzględna względem zgładu
98,4%
Korelacja — stan wypalony a odniesienie
1,2 µm
Średnia różnica bezwzględna względem zgładu

Rysunek — Stan biskwitu: Enovasense a grubość odniesienia

0 0 20 20 40 40 60 60 80 80 Linia 1:1 R² = 0,9861 Grubość odniesienia — zgład poprzeczny (µm) Grubość Enovasense — stan biskwitu (µm)

Grubość Enovasense (przesunięcie fazowe przeliczone na podstawie kalibracji w stanie biskwitu) a grubość odniesienia ze zgładu poprzecznego w stanie wypalonym.

Rysunek — Stan wypalony: Enovasense a grubość odniesienia

0 0 20 20 40 40 60 60 80 80 Linia 1:1 R² = 0,9842 Grubość odniesienia — zgład poprzeczny (µm) Grubość Enovasense — stan wypalony (µm)

Grubość Enovasense (przesunięcie fazowe przeliczone na podstawie kalibracji w stanie wypalonym) a grubość odniesienia ze zgładu poprzecznego w stanie wypalonym.

Wynik Przewidywanie końcowej grubości po wypaleniu bezpośrednio na podstawie pomiaru w stanie biskwitu — przed wypaleniem.

Zastosowanie 2 — Blachy do piekarników (proszek i stan wypalony, na stali)

Powłoka z suchej emalii proszkowej na stalowych blachach do piekarników, mapowana w stanie proszkowym i po wypaleniu. Prądy wirowe nie pozwalają zmierzyć stanu proszkowego — kontakt starłby powłokę — natomiast fototermia mapuje cały element i wykrywa nadmiar natrysku przy dolnej krawędzi, zanim zostanie zużyta jakakolwiek energia na wypalanie.

Przebadano dwie blachy: element 1 w stanie proszkowym, następnie wypalony i zmierzony metodą odniesienia wykorzystującą prądy wirowe, oraz element 2 bezpośrednio w stanie wypalonym.

Korelacja odczytów fototermicznych w stanie proszkowym na elemencie 1 z wartościami z pomiaru prądami wirowymi w strefach o grubości od 100 do 350 µm wyniosła 96%; porównanie w stanie wypalonym na elemencie 2 osiągnęło 97%.

Sporządzono również pełną mapę grubości w stanie proszkowym, przesuwając czujnik Point po siatce 5 mm obejmującej całą blachę — uzyskana mapa barwna poprawnie zmierzyła każde położenie i wyraźnie ujawniła strefę nadmiernego natrysku w dolnej części elementu, a wszystko to przed zużyciem jakiejkolwiek energii na wypalanie.

Rysunek — STAN PROSZKOWY: MAPA GRUBOŚCI ENOVASENSE


Mapa barwna wartości grubości powłoki zmierzonych w stanie proszkowym na elemencie 1

Rysunek — Stan WYPALONY: MAPA GRUBOŚCI Enovasense


Mapa barwna wartości grubości powłoki zmierzonych w stanie wypalonym na elemencie 2

Parametry czujnika

Czujnik Enovasense Point
Długość fali 980 nm
Moc maks. 10 W
Czas pomiaru 1 s
Odległość 35 mm · plamka Ø3,3 mm

Struktura warstw — Zastosowanie 2

Emalia Stal 100–300 µm

Sucha emalia proszkowa na panelu stalowym · 100–300 µm

96%
Korelacja w stanie proszkowym (100–350 µm, a prądy wirowe, po wypaleniu)
97%
Korelacja w stanie wypalonym (100–350 µm, a prądy wirowe)
Wynik Mapowanie całej blachy w stanie proszkowym i wykrywanie wad, takich jak nadmiar natrysku, zanim zostanie zużyta jakakolwiek energia na wypalanie.

Zastosowanie 3 — Ceramika szklana (stan pasty)

Cienka emalia nanoszona sitodrukiem na ceramikę szklaną — około 10 µm — zarejestrowana w stanie pasty za pomocą Field Sensor w jednym ujęciu całego pola. Nie jest potrzebny poziom odniesienia szkła ani ruch czujnika; mapa pola rozróżnia wypukłe krawędzie każdej nadrukowanej kropki, typową sygnaturę sitodruku.

Konwencjonalną alternatywą na szkle jest pomiar wysokości nadrukowanych oznaczeń względem poziomu gołego szkła za pomocą czujnika profilu — jest on jednak dokładny tylko w pobliżu krawędzi oznaczeń, gdzie dostępne jest odniesienie szkła, wymaga ruchu mechanicznego i odniesienia nachylenia, a sonda kontaktowa nie jest zalecana na kruchej paście. Field Sensor rejestruje natomiast obraz całego obszaru 21 × 15 mm w jednym ujęciu trwającym sekundę: każdy z jego 384 × 288 pikseli zwraca lokalną grubość w plamce 55 µm. Na ceramice szklanej z nadrukiem kropek o różnych rozmiarach, zmierzonej przed utwardzeniem, 1-sekundowa mapa barwna rozróżnia wypukłości na krawędzi każdej kropki — charakterystyczny wzór sitodruku — bez poziomu odniesienia szkła i bez ruchomego czujnika.

Rysunek — Zdjęcie mierzonego elementu


Zdjęcie mierzonego elementu

Rysunek — Stan PASTY: MAPOWANIE GRUBOŚCI za pomocą Enovasense FIELD SENSOR


Mapa barwna wartości grubości powłoki zmierzonych w stanie pasty

Parametry czujnika

Czujnik Enovasense Field
Długość fali 980 nm
Moc maks. 10 W
Czas pomiaru 1 s (całe pole)
Odległość 50 mm
Pole widzenia 21 × 15 mm · 384 × 288 px

Struktura warstw — Zastosowanie 3

Nadruk emalii Ceramika szklana ≈ 10 µm

Cienka emalia nanoszona sitodrukiem na ceramikę szklaną · ≈ 10 µm

110 592 pkt
Akwizycja całego pola w jednym ujęciu
55 µm
Rozdzielczość przestrzenna na piksel
Wynik Mapowanie całego pola w wysokiej rozdzielczości nadruku o grubości 10 µm w stanie pasty — w jednym ujęciu trwającym sekundę.

Zastosowanie 4 — Zasobniki wody (mokry szlam i stan wypalony, na stali)

Emaliowane stalowe zasobniki wody mają grubą warstwę emalii nakładaną jako mokry szlam, a następnie wypalaną. Kontrola tej powłoki ma kluczowe znaczenie: miejscowa cienka strefa naraża stal na korozję przez cały okres eksploatacji zasobnika. Emalię zmierzono w dwóch stanach — szlamu nałożonego na mokro i wypalonej powłoki — w porównaniu z dwiema niezależnymi technikami odniesienia.

Parametry czujnika

Czujnik Enovasense Point — głowica T033
Długość fali 980 nm
Moc 1 W
Czas pomiaru 1 500 ms
Odległość 40 mm · plamka Ø2,6 mm

Struktura warstw — Zastosowanie 4

Emalia (szklista) Stal ≈ 280–710 µm

Szklista powłoka emaliowa na stali zasobnika · ≈ 280–710 µm

Stan mokry — porównanie z kontaktowym krążkowym miernikiem mokrej warstwy, jedyną konwencjonalną opcją na świeżym szlamie (która ponadto narusza mierzoną warstwę):

Rysunek — Stan mokry: Enovasense a krążkowy miernik mokrej warstwy

0 0 200 200 400 400 600 600 800 800 Linia 1:1 R² = 0,96 Odniesienie: krążkowy miernik mokrej warstwy (µm) Grubość Enovasense, stan mokry (µm)

Zanonimizowany zbiór danych · 8 poziomów grubości, po 3 powtórzenia · R² = 0,96 · powtarzalność < 2% (≈ 9 µm) · średnie odchylenie ≈ 18 µm

Stan wypalony — w porównaniu z pomiarem prądami wirowymi na wypalonej powłoce czujnik ściśle odwzorowuje wartości odniesienia do około 1 mm, powyżej którego sygnał ulega nasyceniu:

Rysunek — Stan wypalony: Enovasense a prądy wirowe

0 0 250 250 500 500 750 750 1000 1000 Linia 1:1 R² = 0,998 Odniesienie: prądy wirowe, stan wypalony (µm) Grubość Enovasense, stan wypalony (µm)

Zanonimizowany zbiór danych · R² = 0,998 · mierzalne do ≈ 1 mm, powyżej nasycenie

Wynik Kontrola grubości powłoki szklistej na stali zasobnika zarówno w stanie nałożonym na mokro, jak i po wypaleniu — oraz wykrywanie niedostatecznego lub nadmiernego nałożenia szlamu przed energochłonnym cyklem wypalania.

06 — Integracja przemysłowa

Jak zintegrować czujniki Enovasense z linią emalierską

W zależności od tego, czy pomiar jest potrzebny poza linią w kontroli jakości, jako mapa całego pola w wysokiej rozdzielczości, czy w pełni w linii na przenośniku do emaliowania proszkowego, Enovasense oferuje trzy uzupełniające się rozwiązania integracyjne oparte na tym samym opatentowanym czujniku LPTR.

HKL — stacja kontrolna poza linią

HKL to kompaktowa stacja kontrolna poza linią do kontroli jakości w laboratorium i na końcu linii. Czujnik Enovasense Point jest pozycjonowany nad serią punktów pomiarowych na elemencie — lub partii elementów — w celu rejestracji grubości w szybkiej i powtarzalnej sekwencji. Jest to naturalne rozwiązanie dla naczyń kuchennych, komponentów zasobników i blach kontrolowanych w laboratorium jakości, korzystające z niskiej wrażliwości technologii na położenie, krzywiznę i kształt elementu.

Field Sensor — obrazowanie całego pola w jednym ujęciu

Field Sensor to zintegrowana głowica obrazująca, która rejestruje 384 × 288 — 110 592 punkty pomiarowe — w jednej akwizycji trwającej około sekundy, przy rozmiarze piksela 55 µm i bez ruchomego czujnika. Doskonale nadaje się do mapowania grubości w wysokiej rozdzielczości i wykrywania wad: rozróżniania nadruków sitodrukowych na ceramice szklanej lub mapowania nadmiaru natrysku na całym panelu pokrytym proszkowo.

Wymiary głowicy czujnika 93 × 85 × 174 mm
Masa głowicy czujnika 400 g
Akwizycja 384 × 288 — 110 592 punkty
Rozmiar piksela 55 µm
Maksymalna głębokość penetracji Do 2 mm
Czas pomiaru ≈ 1 s (całe pole)

HSR — stacja w linii pod klucz do emalii proszkowej

Do zautomatyzowanej kontroli w linii na linii do elektrostatycznego emaliowania proszkowego platforma HSR jest w pełni autonomiczną stacją pomiarową pod klucz, instalowaną obok przenośnika — bez zewnętrznego sterownika, zasilacza czy chłodzenia wodnego. Kompaktowa głowica czujnika na zmotoryzowanym 3-osiowym portalu, prowadzona przez moduł śledzenia z laserem strukturalnym, automatycznie wykrywa przemieszczające się elementy i wykonuje sekwencję pomiarową bez udziału operatora, dostosowując się do zmiennych geometrii elementów w ramach zdefiniowanej siatki.

Wymiary głowicy czujnika 272 × 160 × 129 mm (bez osi)
Masa głowicy czujnika 4,3 kg
Zakres pomiarowy 1–1000 µm
Precyzja pomiaru <3% wartości mierzonej
Skok: śledzenie / wysokość / odległość 2 500 / 2 000 / 300 mm
Maksymalna prędkość linii Do 10 m/min
Napięcie zasilania 230 V / 50–60 Hz, 16 A jednofazowe
Laser 980 nm · 1–10 W
Interfejs Ethernet RJ45 (TCP/IP)
Temperatura pracy Od +5 °C do +50 °C
Powierzchnia zabudowy maszyny 2 000 × 1 200 mm

Etapy wdrożenia (HSR)

1

Przygotowanie miejsca

Klient zapewnia gniazdo zasilania 230 V / 16 A oraz punkt sieci Ethernet w miejscu instalacji maszyny. Sprężone powietrze ani chłodzenie wodne nie są wymagane.

2

Etap projektowania i inżynierii

Enovasense dostarcza plany zabudowy mechanicznej, schematy elektryczne, analizę ryzyka bezpieczeństwa (EN 13849-1) oraz opis funkcjonalny w ciągu 4 tygodni od złożenia zamówienia.

3

Test odbiorczy w fabryce

Ograniczony test funkcjonalny przeprowadzany w siedzibie Enovasense przed dostawą w celu potwierdzenia zgodności wszystkich funkcji HSR ze specyfikacją.

4

Instalacja, uruchomienie i szkolenie

Instalacja i konfiguracja całej maszyny na miejscu, a następnie szkolenia na miejscu dla ekspertów, operatorów i służb utrzymania ruchu. Dostarczana jest pełna dokumentacja (certyfikat CE, instrukcje obsługi, rysunki elektryczne i mechaniczne).

5

12-miesięczna gwarancja i stałe wsparcie

Pełna gwarancja na maszynę przez 12 miesięcy od odbioru tymczasowego, z gwarancją interwencji w ciągu 1 tygodnia. Opcjonalna roczna umowa serwisowa obejmująca infolinię, wizytę konserwacji prewencyjnej i aktualizacje oprogramowania.

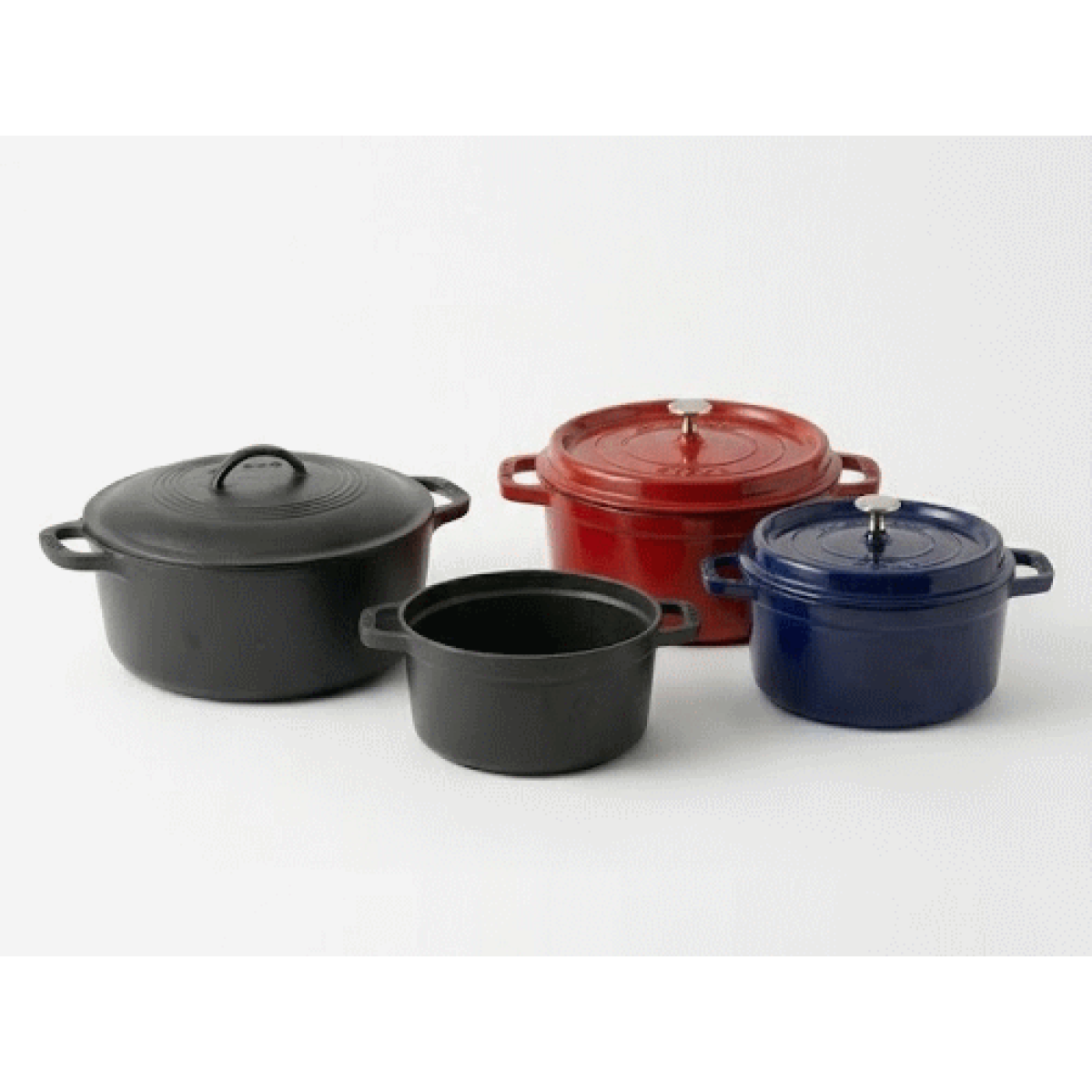

Emaliowane garnki typu Dutch oven
